u 用途、特点

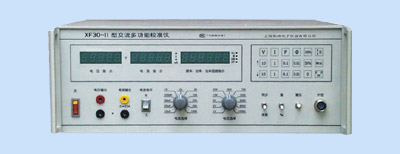

XF30-Ⅱ型交流多功能校准仪（改进型）适用于检定、校验各种0.5级以下交流电流、电压、频率、相位、功率、功率因数表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.5级以上交流电流、电压、功率表。配用标准测试线圈（选购件），可以校验1级以下交流钳形电流表（0～1000A）。
u 主要功能
l 五位LED数字显示输出量
l 交流电流输出范围为：0～100A，分11档，分辨率为0.1uA
l 交流电压输出范围为：0～1000V，分11档，分辨率为0.1mV
l 功率测量范围为：0～30kW，分辨率为0.0001W
l 频率测量范围为：40～70Hz
l 功率因数范围为：0～±1 ；相位范围为：0～360°
l 输出超载能自动保护，手动复位
l 每档电压、电流可以过载10%
l 输出可选择“本振/同步”，本振频率为40～70Hz，同步频率和市电同步
l 可按实际值或百分比两种方式显示
u 技术性能
l 稳定性: 电压、电流＜满量程的0.01％ / 3 分钟；功率＜满量程的0.02％ / 3 分钟
l 附加拍频影响 0.005％
l 失真度：＜0.5％
l 输出电压、电流、功率范围及准确度(23℃±2℃ ，输出值大于10%量程)
|
输出项目 |
输 出 范 围 |
负载极限 |
基本误差 |
|
交流
电压 |
0-1V-2V-5V-10V |
800mA |
电压：±（0.03%RD+0.02%FS）
电流：±（0.03%RD+0.02%FS）
功率：±（0.07%RD+0.03%FS）
角度：±0.2º
功率因数：±0.001 |
|
0-20V-50V |
500mA |
|
0-75V-150V |
200mA |
|
0-300V-600V |
80mA |
|
0-1000V |
40mA |
|
交流
电流 |
0-10-20-50-200mA |
3V-40V |
|
0-1-2-5-10-25A |
2V-20V |
|
0-50-100A |
1V |
|
注：（1）工作环境温度超过23℃±2℃，每变化10℃，附加误差小于该量程基本误差。
（2）200mA及以下不考核相角和功率因素指标，功率因素考核范围±0.5— ±1 |
l 输出频率准确度：±0.01Hz
l 输出相位准确度：±0.2°（校零以后）
l 电源功耗：交流电源电压220V±10％，频率50Hz±1Hz；功耗＜300VA
l 工作环境：工作环境的温度5℃～35℃，相对湿度不大于80％
l 工作时间：连续
l 外形尺寸：179×480×420mm
l 重量：约20kg
|
