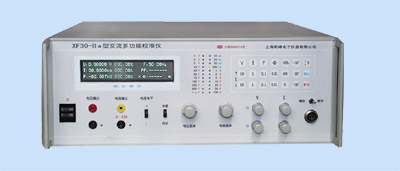

XF30-Ⅱa交流校准仪

u        用途、特点

XF30-Ⅱa型交流多功能校准仪(改进型)适用于检定、校验各种0.5级交流电流、电压、频率、相位、功率、功率因数表。亦可作为高稳定度测试电源使用,配合高等级标准表,校对0.2级以上交流电流、电压、功率表。配用标准测试线圈(选购件),可以校验1级以下交流钳形电流表(01000A)。



u        主要功能

l             5(或)位VFD数字显示输出量,同时(同屏)显示VIPFPFΦ各种参数

l             交流电流输出范围为:0100A,分11档,分辨率为0.2uA

l             交流电压输出范围为:01000V,分11档,分辨率为0.02mV

l             功率测量范围为:0100kW,分辨率为1uW

l             频率测量范围为:4070Hz

l             功率因数范围为:0±1

l             相位范围为:0360°

l             输出超载能自动保护,手动复位

l             每档电压、电流可以过载10%

l             输出可选择本振/同步,本振频率4070Hz,同步频率和市电同步

l             可按实际值或百分比两种方式同时显示



u        4.      技术性能:

l             稳定性:  电压、电流<满量程的0.01 / 3 分钟;功率<满量程的0.02 / 3 分钟

l             附加拍频影响  0.005

l             失真度:<0.5

l             输出电压、电流、功率、功率因数范围及准确度(23℃±2℃ ,输出值大于10%量程)



输出项目

负载极限

基本误差

交流

电压

0-1V-2V-5V-10V

800mA

电压:±0.03%RD+0.02%FS

电流:±0.03%RD+0.02%FS

功率:±0.07%RD+0.03%FS



功率因素(PF):

±0.001PF0—±0.8

±0.0005PF-0.8— -1

+0.8— +1

±0.0001PF±1

0-20V-50V

500mA

0-75V-100V

200mA

0-300V-600V

80mA

0-1000V

40mA

交流

电流

0-10-20-50-200mA

3V-40V

0-1-2-5-10-25A

2V-20V

0-50-100A

1V

注:(1)工作环境温度超过20℃±2℃,每变化10℃,附加误差小于该量程基本误差。

   2200mA及以下不考核相角和功率因素指标,功率因素考核范围±0.5— ±1



l             输出频率准确度:±0.02Hz

l             输出相位准确度:±0.1°(校零以后)

l             电源功耗:交流电源电压220V±10%,频率50Hz±1Hz;功耗<300VA

l             工作环境:工作环境的温度5℃35℃,相对湿度不大于80

l             工作时间:连续

l             外形尺寸:179×480×480mm

l             重量:约24kg
