u 用途、特点

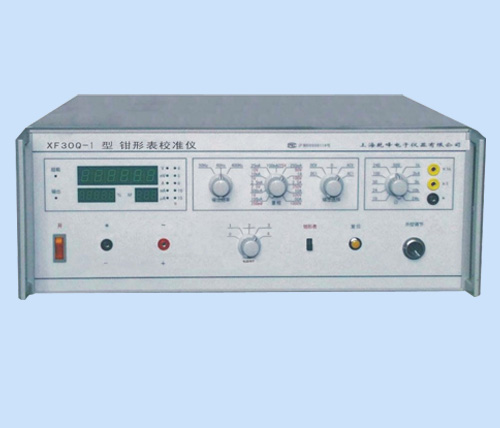

XF30Q-1型钳形表校准仪是智能化交、直流标准电压、电流校准仪。（其中交流输出为真有效值显示）。三窗口同时显示输出实际值、百分比和被检表满度值。可设置被检表满度值，并可根据被检表的刻度选择相应的步进量。幅值调节可选择键盘（按键）控制或电位器控制。具有数字显示、误差直读、量程宽、分档细、精度高、稳定性好、使用方便等特点。 适用于检定，校验各种1级以下交直流钳形表、四位半数字三用表、各种0.5级指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。
u 主要功能
l 5½位LED数字显示输出量，按实际值和百分比两种方式同时显示。
l 采用键盘控制输出量的增减。键盘控制量分为100%/N、 10%/N、1%/N、0.1%/N（N为4、5、6、10、15）。
l 外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。
l 交、直流电压输出范围为0～750V。
l 交、直流电流输出范围为0～10A。
l 供选择的交流频率为四种：50Hz、60Hz、400Hz。
l 输出超载能自动保护，手动复位。
l 钳形表测量：配用本厂标准线圈，可测量0～1000A电流，误差±0.3%。
u 技术性能
l 稳定性： AC < 满量程的0.02% / 3分钟；DC < 满量程的0.01% / 3分钟
l 交流失真度： < 0.5%
l 直流纹波系数：< 0.1%（额定输出时）
l 输出频率准确度：50Hz、60Hz、400Hz < 1%
l 输出电压、电流以及中值电阻的范围及准确度（23℃±5℃ ，输出值大于10%量程）
|
输出项目 |
输出范围 |
额定输出 |
最大输出 |
准确度 |
|
交直流
电压 |
0-200mV |
20mA |
100mA |
基本误差：
DC：±（0.03%读数
+0.02%量程）
AC：±（0.05%读数
+0.03%量程）
电压附加误差：±0.02mV
ACI：≤1mA不考核精度 |
|
0-1V-2V |
50mA |
100mA |
|
0-5V-10V-20V |
100mA |
200mA |
|
0-50V-100V-200V |
50mA |
100mA |
|
0-500V-750V |
DC20mA
AC40mA |
DC40mA
AC60mA |
|
交直流
电流 |
0-10A |
|
DC3V
AC8V |
|
中值电阻 |
0Ω-10MΩ |
0.25W |
|
±0.2%+20mΩ |
|
注：工作环境温度超过23℃±2℃，每变化10℃，附加误差小于该量程
基本误差 |
l 电源功耗： 交流电源电压220V±10%，频率50Hz±1Hz；
l 工作环境： 工作环境的温度5℃～35℃，相对湿度<80%
l 工作时间： 连续
l 外形尺寸：180×480×480mm
l 重量：约 22kg
|
