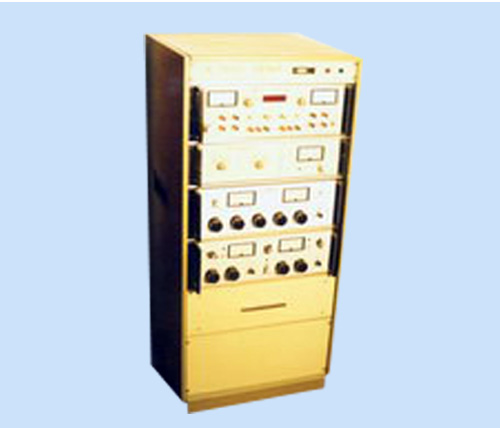

SB861A型精密交直流电源由YS106B型单相程控工频功率电源，YJ85A型高稳定度直流稳压源，YJ86A-2型高稳定度直流稳流源和机柜组成组合抽屉式。该套精密电源具有交直流高电压大电流分别连续输出可调，不需外接YJ5型电压调整器和YJ6型电流调整器，而且结构紧凑，移动方便，自身功率大，带负载能力强，失真度小，稳定性好，尤其是交流采用计算机程控键盘调节输出，相位误差小，操作方便。根据该套电源稳定性指标选配适当交直流标准表，可作为各省市计量测试所，电力系统以及大中型企业电气计量，电工实验室和仪表生产厂等单位检测0.1级以下交直流电压，电流，功率，功率因数，频率，相位等仪表的精密工作电源。
u 技术指标
|
产品型号
技术指标 |
SB861A型精密交直流电源 |
|
YS106B型
相程控工频功率电源 |
YJ85A型
稳定度直流稳压源 |
YJ86A-2型
高稳定度直流稳流源 |
|
输出电流
及稳定度 |
(1，2.5，5，10，20A)
60VA
<0.02% |
300mA |
0-20A <0.005% |
|
输出电压
及稳定度 |
(75,100,150,300,600V)
60VA
<0.02% |
0-600V或
双路300V
< 0.005% |
20A/3V10A/6V
5A/12V1A/30V |
|
调节细度 |
相位0.1*1*10*
頻率0.01Hz0.1Hz1Hz
电流电压0.1%1%10% |
电压0.01% |
电流 0.01% |
|
頻率范围
及稳定度 |
45Hz-65Hz < 0.01%/3min |
|
|
|
相位范围
及稳定度 |
0-360* <0.01*/3min |
|
|
|
波形失真度 |
电压<0.2%
电流<0.3%(纯阻) |
|
|
|
时间漂移 |
<0.02%V/2min
<0.02%I/2min |
< 0.005%V/10min |
< 0.005%V/10min |
|
纹波电压 |
|
<2mv（有效值） |
<1mv（有效值） |
|
重量(Kg) |
28 |
28 |
18 |
|
外形尺寸
（mm） |
480*480*150 |
480*480*160 |
480*480*160 |
|
560*580*1250 |
u 成套性
SB861A型精密交直流电源或YS106B型单相程控工频功率电源配我厂生产的PF108型数字式交流多功能表（该表电压、电流量程自动转换，一机多用，操作简单，稳定性好,带计算机接口。精度0.1级，量程650V、20A）可同时测量交流电压、电流、功率因素、频率、相位和直流电压等七种电量参数。
SB861A型精密交直流电源或YS106B型单相程控工频功率电源配我厂生产的PS74型单相标准功率电能表（该表采用微机智能化数字控制。具有精度高、线性好、自动化程度高。精度0.05级，量程220V、5A）。适用于单相电能表及功率表的校验。
SB861A型精密交直流电源配我厂生产的XF1ｂ型交直精度电表校验装置（采用传统电工方式，测量精度高。交流0.05级，直流0.03级，交流输出600V，20A。直流输出600V，20A）。可校验精密交直流电流表、电压表、功率表和功率因素表、频率表、相位表等专用仪表。如需要校验音频电量仪表也可以将YS106B型单相程控工频功率电源改为YS37型音频功率电源（该高精度音频交流电源可作精密电表校验装置的配套电源，也可单独为其它电表提供高稳定度测试电源，输出1000V、20A 、0.02％/3min．频率45Hz -10kHz）。
|
